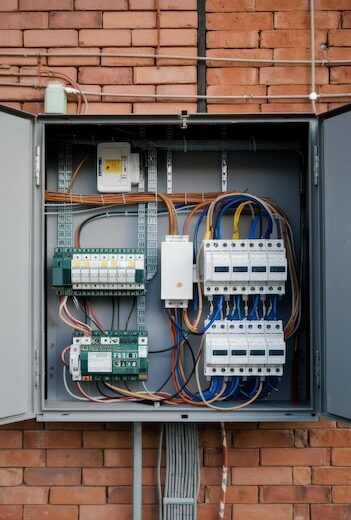

Ce trebuie să știm despre protecția la supratensiuni în instalațiile electrice
Protecția la supratensiuni reprezintă un element esențial în asigurarea siguranței și funcționării optime a instalațiilor electrice de joasă tensiune. Supratensiunile pot apărea din diverse motive și pot provoca daune semnificative echipamentelor, întreruperi ale activității sau chiar riscuri de incendiu. În calitate de specialiști în domeniu, cu o experiență de peste un deceniu în proiectarea și execuția instalațiilor electrice, am întâlnit numeroase situații în care lipsa unei protecții adecvate a dus la costuri neașteptate pentru clienți. De aceea, considerăm că informarea corectă și implementarea unor soluții eficiente sunt prioritare pentru orice proiect, fie el rezidențial, comercial sau industrial.
Supratensiunile se clasifică în trei categorii principale: tranzitorii, de comutație și de durată. Cele tranzitorii sunt cele mai periculoase, apărând brusc, de obicei în urma loviturilor de trăsnet sau a descărcărilor atmosferice, și pot atinge valori de mii de volți în fracțiuni de secundă. Supratensiunile de comutație apar în urma manevrelor de conectare/deconectare a echipamentelor electrice, cum ar fi pornirea motoarelor sau a transformatoarelor, și au o durată mai lungă, de ordinul milisecundelor. În schimb, supratensiunile de durată sunt cauzate de defecte în rețeaua de distribuție, cum ar fi întreruperea conductorului de nul, și pot persista minute sau chiar ore. Fiecare tip prezintă riscuri specifice: cele tranzitorii pot distruge instantaneu echipamentele electronice sensibile, cele de comutație pot provoca uzura prematură a izolației, iar cele de durată pot duce la supraîncălzirea și incendierea instalațiilor.
În România, protecția la supratensiuni este reglementată de standarde și normative clare, printre care SR EN 62305 (pentru protecția împotriva trăsnetelor), SR HD 60364 (pentru instalațiile electrice de joasă tensiune) și cerințele specifice ale ANRE. Aceste reglementări stabilesc obligativitatea utilizării dispozitivelor de protecție la supratensiuni (SPD) în funcție de nivelul de risc al clădirii și de tipul echipamentelor conectate. De exemplu, în clădirile cu echipamente electronice sensibile, cum ar fi centrele de date sau spitalele, protecția este obligatorie și trebuie dimensionată corespunzător. În cadrul proiectelor noastre, respectăm întotdeauna aceste normative, asigurându-ne că soluțiile implementate sunt conforme și eficiente. Echipa noastră de specialiști, formată din 10 ingineri cu experiență, utilizează aparate de măsură de înaltă precizie, precum analizoarele de rețea Chauvin Arnoux și testerele Metrel, pentru a verifica parametrii instalațiilor și a identifica potențialele vulnerabilități.
Dispozitivele de protecție la supratensiuni (SPD) se clasifică în trei tipuri principale: Tip 1, Tip 2 și Tip 3, fiecare având un rol specific în protecția instalațiilor. SPD-urile de Tip 1 sunt destinate protecției împotriva supratensiunilor cauzate de loviturile directe de trăsnet și se instalează la intrarea în clădire, în tabloul electric principal. Acestea sunt capabile să disipeze curenți foarte mari, de până la 100 kA, și sunt obligatorii în clădirile cu risc ridicat, cum ar fi cele industriale sau comerciale. SPD-urile de Tip 2 sunt utilizate pentru protecția împotriva supratensiunilor de comutație și a celor induse de trăsnete la distanță, fiind instalate în tablourile secundare. Acestea au o capacitate de disipare mai mică, de până la 40 kA, dar sunt esențiale pentru protejarea echipamentelor conectate. În final, SPD-urile de Tip 3 sunt destinate protecției echipamentelor sensibile, cum ar fi calculatoarele sau aparatura medicală, și se instalează în imediata apropiere a acestora. Alegerea corectă a unui SPD depinde de mai mulți parametri esențiali, printre care Imax (curentul maxim de descărcare), In (curentul nominal de descărcare) și Up (tensiunea de protecție). De exemplu, pentru un tablou electric principal într-o hală industrială, vom alege un SPD de Tip 1 cu un Imax de 50 kA și un Up sub 1,5 kV, pentru a asigura o protecție optimă.
Un aspect adesea neglijat, dar crucial pentru eficiența protecției la supratensiuni, este împământarea corectă. O împământare defectuoasă poate compromite funcționarea SPD-urilor și poate crește riscul de electrocutare sau incendiu. În practică, am întâlnit numeroase cazuri în care rezistența de dispersie a prizei de pământ era prea mare, din cauza utilizării unor conductoare de împământare subdimensionate sau a lipsei unei verificări periodice. Pentru a evita astfel de probleme, utilizăm echipamente profesionale, precum testerele de împământare Fluke, pentru a măsura rezistența prizei de pământ și a identifica eventualele defecte. De asemenea, recomandăm utilizarea unor conductoare de împământare din cupru, cu secțiuni corespunzătoare normativelor, și verificarea periodică a conexiunilor. În proiectele noastre, cum ar fi cele realizate pentru Gebrüder Weiss sau CTP Park, am implementat soluții integrate de împământare, combinate cu SPD-uri de înaltă performanță, pentru a asigura o protecție completă.
Echipamentele sensibile, cum ar fi calculatoarele, sistemele de automatizare sau aparatura medicală, necesită o atenție specială în ceea ce privește protecția la supratensiuni. Acestea sunt deosebit de vulnerabile la supratensiunile tranzitorii, care pot provoca defectarea componentelor electronice sau pierderea datelor. În cadrul proiectelor noastre, am implementat soluții personalizate pentru astfel de echipamente, utilizând SPD-uri de Tip 3, instalate direct în prizele de alimentare sau în tablourile dedicate. De exemplu, în proiectul American House Victoriei, am instalat SPD-uri de Tip 3 pentru protejarea sistemelor de automatizare și a echipamentelor audio-video, asigurând astfel funcționarea neîntreruptă a acestora. De asemenea, recomandăm utilizarea unor surse de alimentare neîntreruptibilă (UPS) în combinație cu SPD-urile, pentru a oferi o protecție suplimentară împotriva fluctuațiilor de tensiune.
Un exemplu concret al modului în care am implementat soluții de protecție la supratensiuni îl reprezintă proiectul realizat pentru One Cotroceni Park, un complex comercial de mari dimensiuni. În acest caz, am proiectat și executat o instalație electrică completă, inclusiv un sistem de protecție la supratensiuni integrat. Am utilizat SPD-uri de Tip 1 în tabloul electric principal, SPD-uri de Tip 2 în tablourile secundare și SPD-uri de Tip 3 pentru echipamentele sensibile, cum ar fi sistemele de supraveghere și punctele de vânzare. De asemenea, am realizat o împământare corectă, cu conductoare de cupru de 50 mm², și am verificat periodic rezistența prizei de pământ cu ajutorul testerele Fluke. Soluția implementată a asigurat protecția echipamentelor și a redus semnificativ riscul de întreruperi ale activității, demonstrând importanța unei abordări integrate.
Supratensiunile au un impact semnificativ asupra duratei de viață a echipamentelor electrice, accelerând uzura izolației și provocând defecte premature. În lipsa unei protecții adecvate, costurile de înlocuire a echipamentelor și de întrerupere a activității pot fi considerabile. De exemplu, într-un proiect industrial, am identificat că lipsa SPD-urilor a dus la defectarea repetată a motoarelor electrice, generând costuri de reparații de peste 50.000 de euro pe an. Prin implementarea unor soluții de protecție corespunzătoare, am redus aceste costuri cu peste 80%, demonstrând astfel economiile pe termen lung pe care le poate aduce o protecție adecvată. În plus, utilizarea SPD-urilor în combinație cu alte sisteme de protecție, cum ar fi siguranțele și întrerupătoarele diferențiale, poate oferi o protecție completă împotriva supratensiunilor și a curenților de scurtcircuit.
Verificarea și mentenanța periodică a dispozitivelor de protecție la supratensiuni sunt esențiale pentru asigurarea funcționării optime a acestora. În practică, am întâlnit numeroase cazuri în care SPD-urile erau defecte sau depășite, din cauza lipsei unei verificări regulate. Recomandăm efectuarea unor inspecții vizuale și a unor teste funcționale la fiecare 6 luni, precum și înlocuirea SPD-urilor la fiecare 5-10 ani, în funcție de condițiile de exploatare. Pentru a facilita aceste verificări, utilizăm echipamente profesionale, cum ar fi analizoarele de rețea Chauvin Arnoux, care ne permit să măsurăm parametrii SPD-urilor și să identificăm eventualele defecte. De asemenea, în cadrul serviciilor noastre de mentenanță, oferim clienților noștri rapoarte detaliate și recomandări pentru îmbunătățirea protecției la supratensiuni.
În clădirile rezidențiale, riscurile asociate supratensiunilor sunt adesea subestimate, deși acestea pot provoca daune semnificative echipamentelor electronice, cum ar fi televizoarele, calculatoarele sau electrocasnicele. Pentru a preveni astfel de probleme, recomandăm instalarea unor SPD-uri de Tip 2 în tabloul electric principal și a unor SPD-uri de Tip 3 în prizele de alimentare ale echipamentelor sensibile. De asemenea, este important să se verifice periodic starea instalației electrice și a prizei de pământ, utilizând echipamente adecvate, cum ar fi testerele de împământare Fluke. În proiectele noastre rezidențiale, cum ar fi cele realizate pentru Alorithm Construcții, am implementat soluții de protecție la supratensiuni personalizate, asigurând astfel siguranța și funcționarea optimă a echipamentelor.
Tehnologiile moderne în domeniul protecției la supratensiuni au evoluat semnificativ în ultimii ani, oferind soluții inteligente și eficiente. SPD-urile inteligente, echipate cu sisteme de monitorizare la distanță, permit detectarea și raportarea automată a defectelor, facilitând astfel mentenanța preventivă. De exemplu, în proiectele noastre industriale, am utilizat SPD-uri cu funcție de monitorizare, care transmit alerte în timp real către echipa noastră de mentenanță, permițându-ne să intervenim rapid în cazul unor probleme. De asemenea, aceste dispozitive pot fi integrate în sistemele de automatizare a clădirilor (BMS), oferind o vizibilitate completă asupra stării instalației electrice. În contextul schimbărilor climatice și al creșterii frecvenței furtunilor și a fenomenelor meteorologice extreme, protecția la supratensiuni devine din ce în ce mai importantă. Loviturile de trăsnet și descărcările atmosferice pot provoca supratensiuni tranzitorii de mare amplitudine, care pot distruge echipamentele și pot provoca întreruperi ale activității. De aceea, recomandăm clienților noștri să ia în considerare implementarea unor soluții de protecție la supratensiuni, chiar și în zonele cu risc scăzut.
Pentru proiectanți și instalatori, există câteva greșeli comune care pot compromite eficiența protecției la supratensiuni. Una dintre cele mai frecvente este alegerea unor SPD-uri cu parametri necorespunzători, cum ar fi un Imax prea mic sau un Up prea mare. De exemplu, utilizarea unui SPD de Tip 2 cu un Imax de 20 kA într-o zonă cu risc ridicat de trăsnet poate duce la defectarea dispozitivului și la lipsa protecției. O altă greșeală frecventă este neglijarea împământării corecte, care poate compromite funcționarea SPD-urilor. De asemenea, instalarea SPD-urilor în locații necorespunzătoare, cum ar fi în apropierea surselor de căldură sau a echipamentelor care generează interferențe electromagnetice, poate reduce eficiența acestora. Pentru a evita astfel de probleme, recomandăm utilizarea unor echipamente de înaltă calitate, cum ar fi SPD-urile Schneider Electric sau ABB, și respectarea normativelor în vigoare. În cadrul atelierului nostru de 400 mp, echipa noastră de specialiști proiectează și execută tablouri electrice personalizate, integrate cu SPD-uri corespunzătoare, asigurând astfel o protecție optimă pentru fiecare proiect.
Dacă doriți să aflați mai multe despre soluțiile de protecție la supratensiuni sau aveți nevoie de consultanță pentru un proiect specific, vă invităm să ne contactați și să programați o întâlnire la biroul nostru din București, situat pe Bulevardul Basarabia nr. 256. Echipa noastră de specialiști este pregătită să vă ofere consultanță de specialitate și să vă ajute să alegeți soluțiile potrivite pentru nevoile dumneavoastră. Cu o experiență de peste un deceniu în domeniu și o abordare personalizată pentru fiecare proiect, suntem partenerul de încredere pentru clienții noștri din sectoarele rezidențial, comercial și industrial.
